港源電子推出磁環電感-T8*4*3
|
產品圖片 |
|
|
綠色磁芯 |
鎳鋅;OD=8mm;ID=4mm;H=3mm |
|
線材 |
Φ0.4-1UEW（本色純銅線）及Φ0.4-1UEW（紅色純銅線）雙線 |
|
結構 |
采用Φ0.4-1UEW（本色純銅線）及Φ0.4-1UEW（紅色純銅線）雙線同時繞制12.5TS,線材耐溫更是高達155℃，可以滿足0.4A及以下電流的電路需求； |
|
高壓特性 |
COILL-COILL:AC700V/0.5mA/3S |
|
電感特性 |
L=50-300uH（1KHZ/1V） |
|
DCR特性 |
30mΩ(max)AT:25℃ |
|
作用 |
抑制交流電源的EMI抗干擾及高頻雜訊；解決電路中共模干擾的問題； |
|
產品應用領域 |
如：車充，旅充，筆記本電源，LED電源、工業用電源，攝像頭電源，顯示器電源等； |

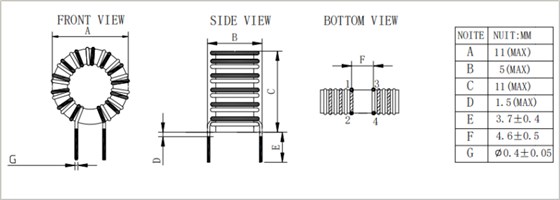

外觀尺寸圖

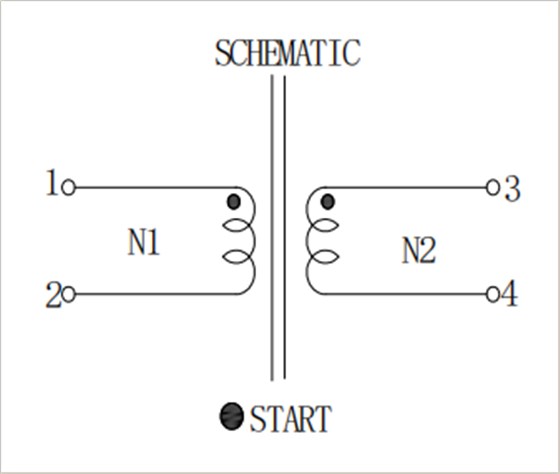

原理圖
繞線結構圖
應用領域
