汽車繼電器的作用與安裝

2022-12-27 15:23:58


汽車繼電器由磁路系統、接觸系統和復原機構組成。 磁路系統由鐵心、軛鐵、銜鐵、線圈等零件組成。 接觸系統由靜簧片、動簧片、觸點底座等零件組成。 復原機構由復原簧片或拉簧組成。

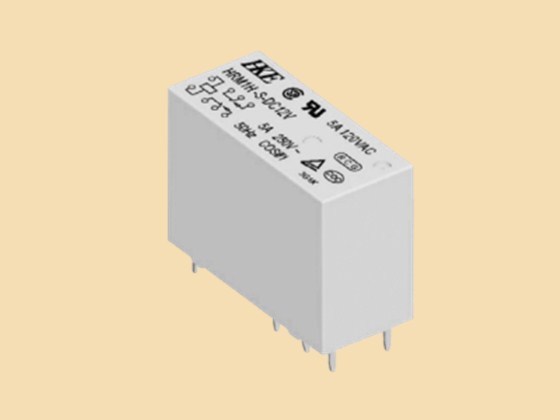

繼電器 (1)

汽車繼電器開關的作用:

汽車繼電器開關是控制電路通,斷的關鍵,電路中主要的開關往往匯集許多導線,如點火開關、車燈總開關,讀圖時應注意與開關有關的五個問題:

1 .在開關的許多接線柱中,注意哪些是接贏通電源.哪些是接用電器的。接線柱旁是否有接線符號,這些符號是否常見。

2 .開關共有幾個擋位,在每個擋位中汽車繼電器,開關,作用,哪些接線柱通電。哪些斷電。

3 .蓄電池發電機電流是通過什么路徑到達這個開關的,中間是否經過別的開關和熔斷器,這個開關是手動的還是電控的。

4 .各個開關分別控制哪個用電器。被控用電器的作用和功能是什么。

5 .在被控的汽車電器中。哪些電器處于汽車繼電器,開關,作用常通,哪些電路處于短暫接通。哪些應先接通,哪些應后接通。哪些應單獨工作。哪些應同時工作。哪些電器允許同時接通。


汽車繼電器的安裝:

1、安裝汽車繼電器的接觸軸直徑要與路面平行,可以防止接觸點反彈,防止碳化物掉落到接觸表面,從而提高觸摸穩定性。多臺汽車繼電器應防止小負載觸點位于大負載觸點下。

2、近距離設置依據處設置多個汽車繼電器時,可能會引起異常燙發,一般以2毫米為間隔積極推薦。如果近距離設置旋轉光性或磁保持車繼電器,會傷害姿勢工作電壓

3、安裝外殼汽車繼電器,不能拆卸外殼,請先應用彈簧墊圈,以防止安裝、松動、損壞、變形。扭轉扭矩在0.5 ~ 70n m類別內。

4、插頭汽車繼電器插入壓縮強度建議為40 ~ 70N。

5.考慮到相同負荷規定的商品大小不同。根據允許的安裝室內空間,可以選擇低長寬比或小安裝總面積的商品。

6、汽車繼電器安裝方法為PCB平板、ISO插座安裝方式、ISO280插座安裝方式和外殼固定方式、卡安裝方式。對于小型、不經常拆的汽車繼電器,一般使用PCB板,而對于經常拆的汽車繼電器,則使用插座安裝方法。對于主控制電路電流超過20A的汽車繼電器,通常使用電源插座,根據PCB電路板防止出現大電流,防止PCB電路板發熱(短期工作中汽車繼電器外部)。對于體積較大的汽車繼電器,根據沖擊、振動標準,可以選擇外殼安裝,使腳不受損。
