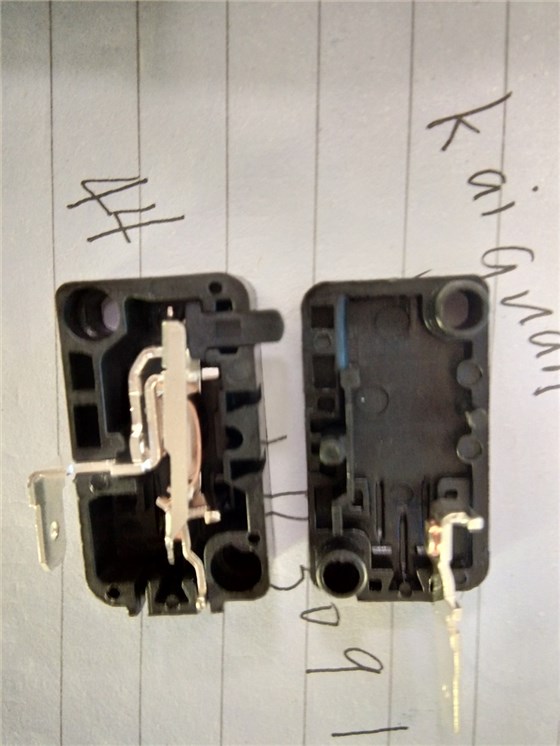

當我們打開微動開關的上蓋時，就會驚訝的發現，微動開關結構之簡潔，構思之巧妙，真是令人嘆為觀止。它的主要工作零件竟然是一片厚度只有0.06毫米的黃銅片。它不但提供了回彈動力，而且還是導電的動觸點。更令人拍案叫絕的是：它還能經受住幾十萬，甚至幾百萬次的點擊。呵呵，真是既便宜又耐用。

微動開關的工作原理

外機械力通過傳動元件(按銷、按鈕、杠桿、滾輪等)將力作用于動作簧片上，當動作簧片位移到臨界點時產生瞬時動作，使動作簧片末端的動觸點與定觸點快速接通或斷開。當傳動元件上的作用力移去后，動作簧片產生反向動作力，當傳動元件反向行程達到簧片的動作臨界點后，瞬時完成反向動作。微動開關的觸點間距孝動作行程短、按動力孝通斷迅速。其動觸點的動作速度與傳動元件動作速度無關。

微動開關具有微小接點間隔和速動機構，用規定的行程和力進行開關動作的接點機構，被外殼覆蓋，其外部有傳動器，且外形較小。微動開關由5個大類的構成要素組成。

微動開關用于多方面，如電腦鼠標、汽車鼠標器、汽車電子產品、通訊設備、軍工產品，測試儀器、燃?xì)鉄崴?、煤氣灶、小家電、微波爐、電飯鍋、浮球設備配套、醫療器械、樓宇自動化、電動工具及一般電氣和無線電設備、24小時定時器等。

微動開關的三種故障

鼠標再經過無數次的點擊后，它會產生三種故障。一是動觸點和靜觸點會產生金屬碎屑，這是由于他們相互之間撞擊造成的。而這種碎屑將導致鼠標的單擊變雙擊。我們只要清除這些碎屑就能解決故障。解決辦法，打磨靜動觸點。二是動靜觸點由于經常撞擊，導致靜觸點表面不光滑，出現了許多凸凹點，一次按鍵不好用，要經幾次按鍵才行。這種故障我們只要用很細的小銼刀或者細砂紙條將表面打磨光滑即可。三是鼠標經過長時間的點擊，彈簧片會產生疲勞，彈起無力。不像新鼠標那樣按下去時有清脆的咔咔聲。我們知道，彈起無力，主要的原因是彈簧片機械變形引起的。彈簧片的U形弧的度數越小，它的彈力就越??；相反，弧越大，它的彈力就越大。理解了這一點，我們就有辦法解決這個問題了。方法很簡單，只要我們把彈簧片的U形部分朝上，用工具按壓彈簧片，增大U形弧的度數，彈簧片就會重新獲得彈力

修理微動開關

4.1打磨微動開關，解決第一、第二類故障

（1）找一張較硬的卡紙，剪成細細的一條，以能塞進微動開關的靜觸點和動觸點間為宜。也可以用木質牙簽用小刀將一端削薄。

（2）將準備好的卡字條或牙簽塞進動靜觸點之間，輕輕的拉動，靜動觸點都要刮到，每個觸點刮三五次即可。

（3）如果這種方法效果不佳的話，你就需要用極細的砂紙剪成細條或者很細的小銼刀進行仔細的打磨了。

4.2恢復彈簧銅片的彈性，解決第三類故障

要解決這個問題，關鍵在于，我們?nèi)绾伪ＷC將彈簧片掛到支架上還能保持它的弧度，有的回彈力。在第2個參考鏈接里，介紹了一種安裝方法。

（1）將彈簧片的小舌頭朝上放在平整的地方，用鑷子等工具，向下按壓到底，按壓后它會恢復的，按壓一兩次就可以。

（2）將彈簧片的舌尖調整到和銅片一個水平面上，雖然不要求很準確，但相差不要太大。

（3）用鑷子夾住彈簧銅片，小舌頭朝下，銅片首端（帶觸點的一端）插入限位架的下方。插入后，彈簧銅片的姿態是末端高首端低。

（4）用小起子輕輕地向下按壓銅片的小舌頭，使彈簧片的舌尖進入右側支架的小溝槽里（也就是狗尾巴下面的凹）。操作時需注意用力要均勻，用力太猛的話，會引起彈簧片變形。如果已經出現了變形，你就要重復步驟1-4。

（5）這是一個關鍵的步驟，成敗在此一舉。大家要給與足夠的重視。當彈簧片的小舌頭進入溝槽后，我們用兩個大拇指的指甲抵住銅片的動觸點端，右手的食指輕輕壓住銅片的末端。準備好后，我們就可以用大拇指向開關底座上的狗頭處推彈簧片，注意用力要輕緩、均勻。一邊推，一邊用食指輕輕向下按壓彈簧片。移動的距離，要?jiǎng)偤脤椈摄~片里面的小缺口架在小狗鼻梁上。如果移動的距離過大，彈簧片的U弧就會變小，彈簧片就會失去部分彈力，達不到預期效果。

（6）掛好后，我們可以用牙簽按壓彈簧片的按壓點，如果你安裝的正確，這時按壓后彈簧片就會發出清脆的啪啪的開合聲。你可以按壓電路板上的另一個開關進行力度對比。如果力度明顯的小于另一個開關，那么恭喜你，你還要重復以上的步驟。如果力度差不多，那么賀喜你，你已經成功了
