按鍵開關是一種通過開關本身的機械裝置鎖定其電路實現開關狀態，應用十分廣泛的智能電表、電器、玩具、消費性電子等。
按鍵開關的結構種類很多，可分為
自鎖、無鎖、貼片、插件等，一般是采用積木式結構，由按柄、彈簧、導針、簧片、底座、觸點、引腳等組成。
通常做成自鎖式，就是按下后導針勾住按柄而實現鎖定狀態，而做成無鎖式的產品就少了導針，按下后松開手膠柄自動復位。
市面上通用的都為插件式，品種繁多，部分工廠為了降低成本采用劣質材料生產，制造模具更是粗糙?？蛻羰褂眠^(guò)程中經常會出現按幾下就壞掉，掉蓋板，接觸不良，過高溫融膠等現象。

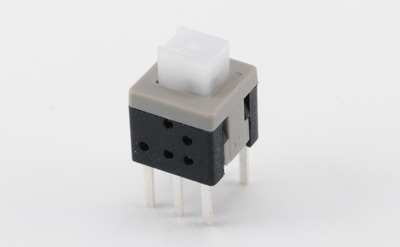

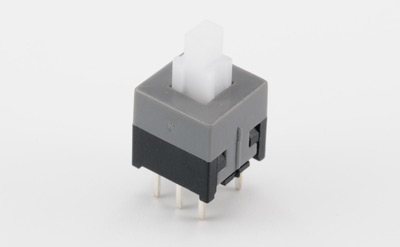

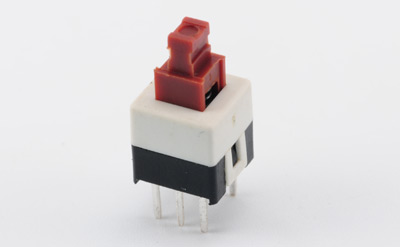

而港源的按鍵開關系列如5.8*5.8 7*7 8*8 8.5*8.5等底座都使用耐高溫材料，過波峰焊后不會出現變型或融膠現象，簧片使用韓國進口材料，機械壽命更是達到10萬次。
自鎖/無鎖按鍵開關主要有以下幾點技術參數：
Typical Specifications
1.Rating : DC 30V 0.1A
2.Contact Resistance: ≤100mΩ
3.Lnsulation Resistance: ≥100mΩ DC500V
4.Operating Temperature Range: －25℃＋80℃
5.Ambient Humidity Used: ≤85%RH
6.Operating Force : 400 ± 80 gf
7.Mechanical Life : 10,000 Cycles
自鎖/無鎖按鍵開關在智能電表的應用一般是做為檢測防拆等功能使用，防止使用電表時拆卸外殼或檢測卡片的插入狀態。
