共模電感簡介

共模電感，也叫共模扼流圈，常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。

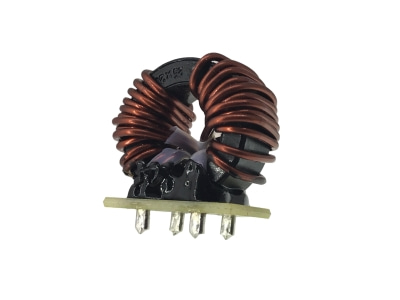

共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上，形成一個四端器件，要對于共模信號呈現出大電感具有抑制作用，而對于差模信號呈現出很小的漏電感幾乎不起作用。原理是流過共模電流時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電流可以無衰減地通過。因此共模電感在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸?shù)牟钅Ｐ盘枱o影響。

差模電感簡介

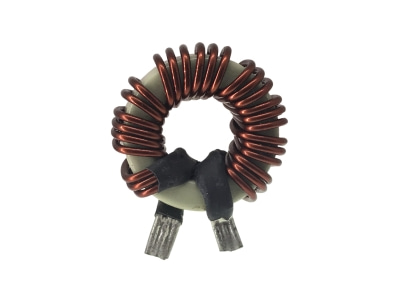

差模電感是閉合回路的一種屬性，即當通過閉合回路的電流改變時，會出現電動勢來抵抗電流的改變。這種電感稱為自感（self-inductance），是閉合回路自己本身的屬性。假設一個閉合回路的電流改變，由于感應作用而產生電動勢于另外一個閉合回路，這種電感稱為互感（mutual inductance）。電感器是專門用在電路中實現電感的電路元件。螺線管是一種簡單的電感器，指的是多重卷繞的導線（稱為「線圈」），內部可以是空心的，或者有一個金屬芯。螺線管的電感是自感。變壓器是兩個耦合的線圈形成的電感器，由於具有互感屬性，是一種基本磁路元件。

共模電感與差模電感區別

1.共模電感繞制一般是雙線雙向；差模電感則是單向繞制。

2.抑制共模干擾的濾波電感被稱為共模電感；抑制差模干擾的濾波電感叫差模電感。

3.繞在同一鐵心商的圈數相等，導線直徑相等，繞線相反的兩組線圈的是共模電感；差模電感是繞在一個鐵心上的一個線圈。

4.共模信號：分別在零線和火線上產生兩個完全相同的新號；差模信號：適合用在信號相同的回路。

5.共模電感的特點：由于同一鐵心上的兩組線圈的繞向相反，所以鐵心不怕飽和。高導鐵氧體材料是市場上用的最多的磁芯材料。

差模電感的特點：應用在大電流的場合，由于其在一個鐵芯商進行繞制的線圈，當流進線圈的電流增大時，線圈的鐵芯會飽和，鐵粉芯材料是市場上用的最多的鐵芯材料。
