如何區分錳鋅磁環和鎳鋅磁環

來源：港源作者：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2024-01-05 14:20:25【大中小】

鐵氧體磁環電感又分為錳鋅鐵氧體磁環和鎳鋅鐵氧體磁環，根據所用材料不同，煅燒出來的材料就不同。鎳鋅鐵氧體磁環主要由鐵、鎳、鋅的氧化物或鹽類，采用電子陶瓷工藝制造。錳鋅鐵氧體磁環這是由鐵、錳、鋅的氧化物及鹽類，同樣采用電子陶瓷工藝制造而成。兩者在用料和工藝上基本一致，唯一不同就是錳和鎳這兩個材料不同罷了。就是這兩種不同的材料，他們?cè)谕划a(chǎn)品上的使用效果就大大的不同。

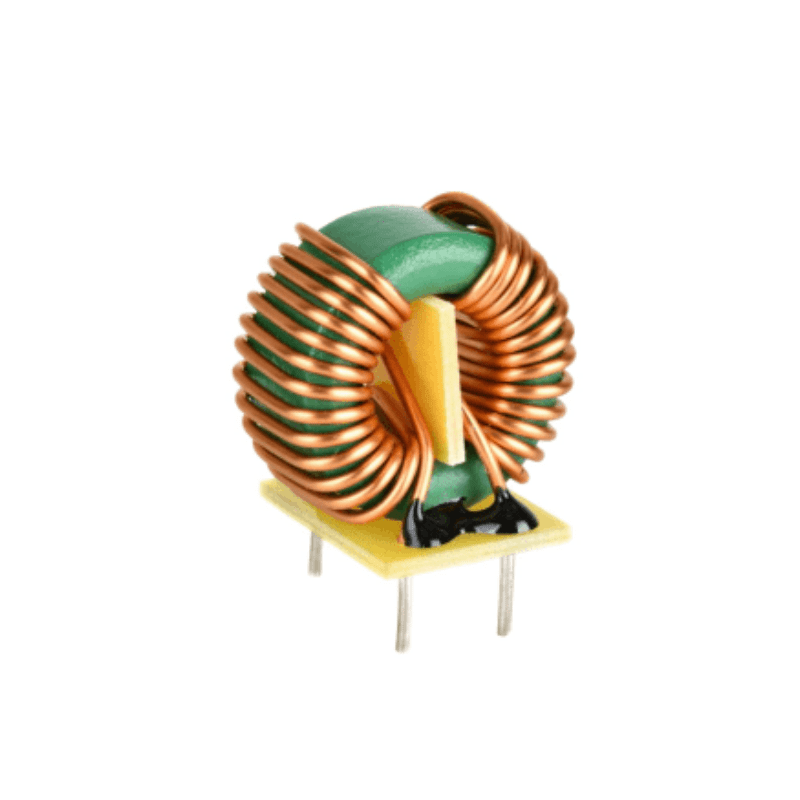

磁環電感

錳鋅材料具有高磁導率，而鎳鋅鐵氧體具有低磁導率。錳鋅鐵氧體可用于操作頻率低于5MHz的應用場合。鎳鋅鐵氧體具有較高的電阻率，可用于頻率范圍為1MHz到數百兆赫的場合。但共模感應器除外，對于70MHz以下的應用場合，錳鋅材料的阻抗使之成為最佳選擇；而對于70MHz到數百千兆赫的應用場合，推薦使用鎳鋅材料。錳鋅鐵氧體磁環一般在千赫至兆赫的頻率范圍內使用。可制作電感器、變壓器、濾波器的磁芯、磁頭及天線棒。鎳鋅鐵氧體磁環可用于制作中周變壓器、磁頭、短波天線棒、調諧電感電抗器以及磁飽和放大器等的磁芯，應用范圍和產品成熟度要比錳鋅鐵氧體磁環有優勢得多。

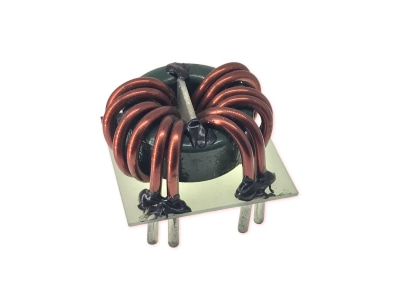

磁環電感 (3)

當兩種磁芯混在一起時，如何來區分呢？下面介紹兩種具體方法。
1、目測法：由于錳鋅鐵氧體一般磁導率比較高，晶粒較大，結構也比較緊密，常呈黑色。而鎳鋅鐵氧體一般磁導率比較低，晶粒細而小，并且是多孔結構，常呈棕色，特別是在生產過程中燒結溫度比較低時尤為突出。根據這些特點，我們可用目測法來區分。在光線比較亮的地方，如果看到鐵氧體的顏色發黑、有較耀眼的亮結晶，此磁芯為錳鋅鐵氧體；如果看到鐵氧體帶棕色、光澤暗淡、晶粒不耀眼，此磁芯為鎳鋅鐵氧體。目測法是一種比較粗略的方法，經過一定實踐也是可以掌握的。
2、測試法：這種方法比較可靠，但需要一些測試儀器，例如高阻計、高頻Q表等。
3、測耐壓
